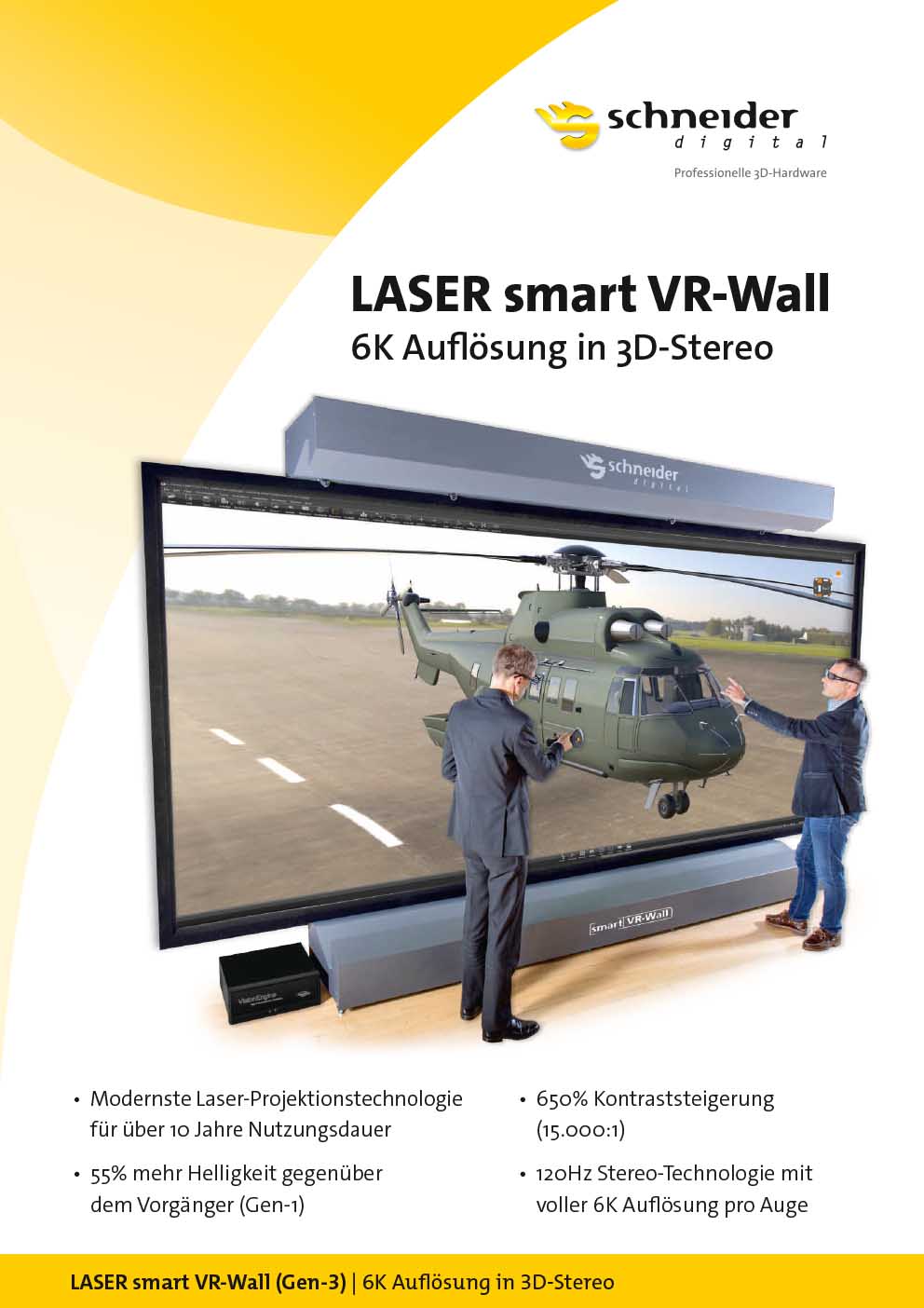

LASER smart VR-Wall
6K Auflösung in 3D-Stereo

LASER smart VR-Wall Highlights

Lebensdauer des LASERS bei max. Helligkeit: Ca. 10 Jahre (Nutzungszeit 5x 8h pro Woche)

55% mehr Helligkeit gegenüber dem Vorgänger (Gen-1)

650% Kontraststeigerung gegenüber dem Vorgänger (15.000:1)

Höchste nutzbare Gesamtauflösung von 5.760 x 2.400 Pixel, 120 Herz Stereo Technologie mit voller 6K Auflösung pro Auge

Next Generation LASER smart VR-Wall

Mit High Resolution 3D-Stereo und VR/AR

Die 3. Generation der LASER smart VR-Wall ist der weiterentwickelte Nachfolger der erfolgreichen smart VR-Walls aus dem Hause Schneider Digital. Mit modernster Laser Projektion, innovativer, patentierter Pixelprocessing- Technologie und kamerabasierter Farbraum-Kalibrierung von 3D Insight, ist sie die Referenz auf dem Gebiet mobiler Powerwalls mit Aufprojektion.

Die smart VR-Wall ist die perfekte Lösung zur 3D-Visualisierung unterschiedlichster Inhalte. Dabei ist sie die erste Powerwall, die auch für kleine und mittelständische Unternehmen erschwinglich ist.

LASER smart VR-Wall Highlights

Hochaufgelöste Visualisierung für ein perfektes VR/AR-Erlebnis

  • Lebensdauer des LASERS bei max. Helligkeit 10 Jahre (Nutzungszeit 5x 8h pro Woche)
  • 55% mehr Helligkeit gegenüber dem Vorgänger (Gen-1)
  • 650% Kontraststeigerung gegenüber dem Vorgänger (15.000 :1)
  • Höchste nutzbare Gesamtauflösung von 5.760 x 2.400 Pixel, 120 Herz Stereo Technologie mit voller 6K Auflösung pro Auge
  • Cluster-fähig und maximal skalierbar! Bis zu 16 Zuspieler können ein synchrones Gesamtbild erzeugen
  • Kleinste Pixelgröße von nur 0.8 mm für ein gestochen scharfes Bild bei völlig gleichmäßiger Lichtverteilung ohne Hot Spots
  • Revolutionäre, kamerabasierende Farbraum- Kalibrierung für ein bestmögliches, homogenes Gesamtbild – erlaubt die Nutzung des vollen Farbraums, auch im 3D-Stereo Betrieb ohne Qualitätsverlust in den Blendzonen
  • Signal/Display-Latenz von nur 1-Frame (20 Millisekunden) Ermöglicht VR-Interaktion ohne Verzögerung

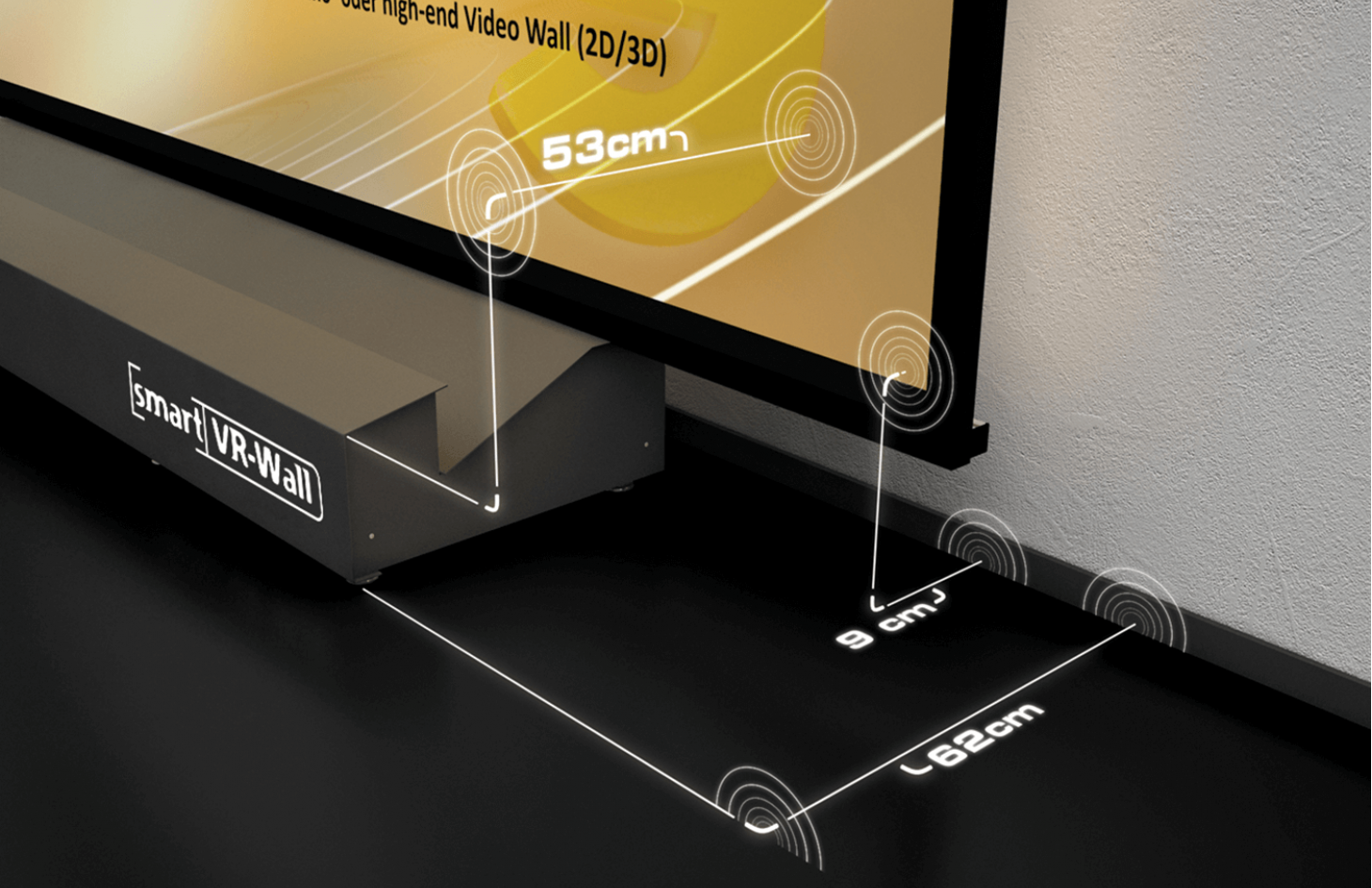

  • Minimaler Platzbedarf von lediglich 75 cm Bautiefe; durch die selbsttragende und rollengelagerte Konstruktion ohne Umbaumaßnahmen in jedem Standard-Büroraum integrierbar
  • Brillante Aufprojektion, kein Abschatten durch den Akteur vor der VR-Wall, erlaubt uneingeschränktes Arbeiten und Bildbetrachtung bis unmittelbar vor der Projektionswand

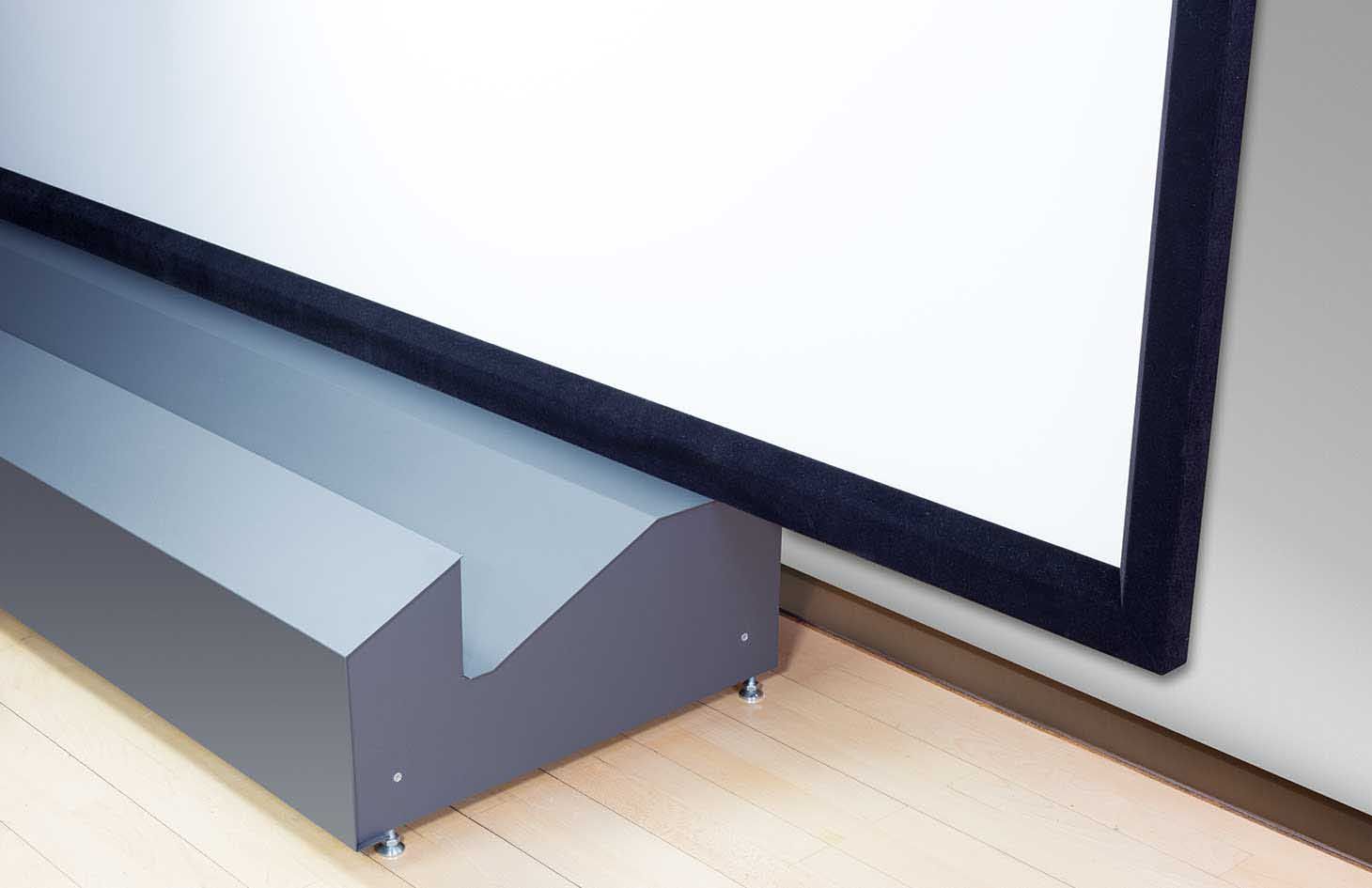

  • smart VR-Wall mit einer Bautiefe von nur 65 cm
    Nur 75 cm Bautiefe

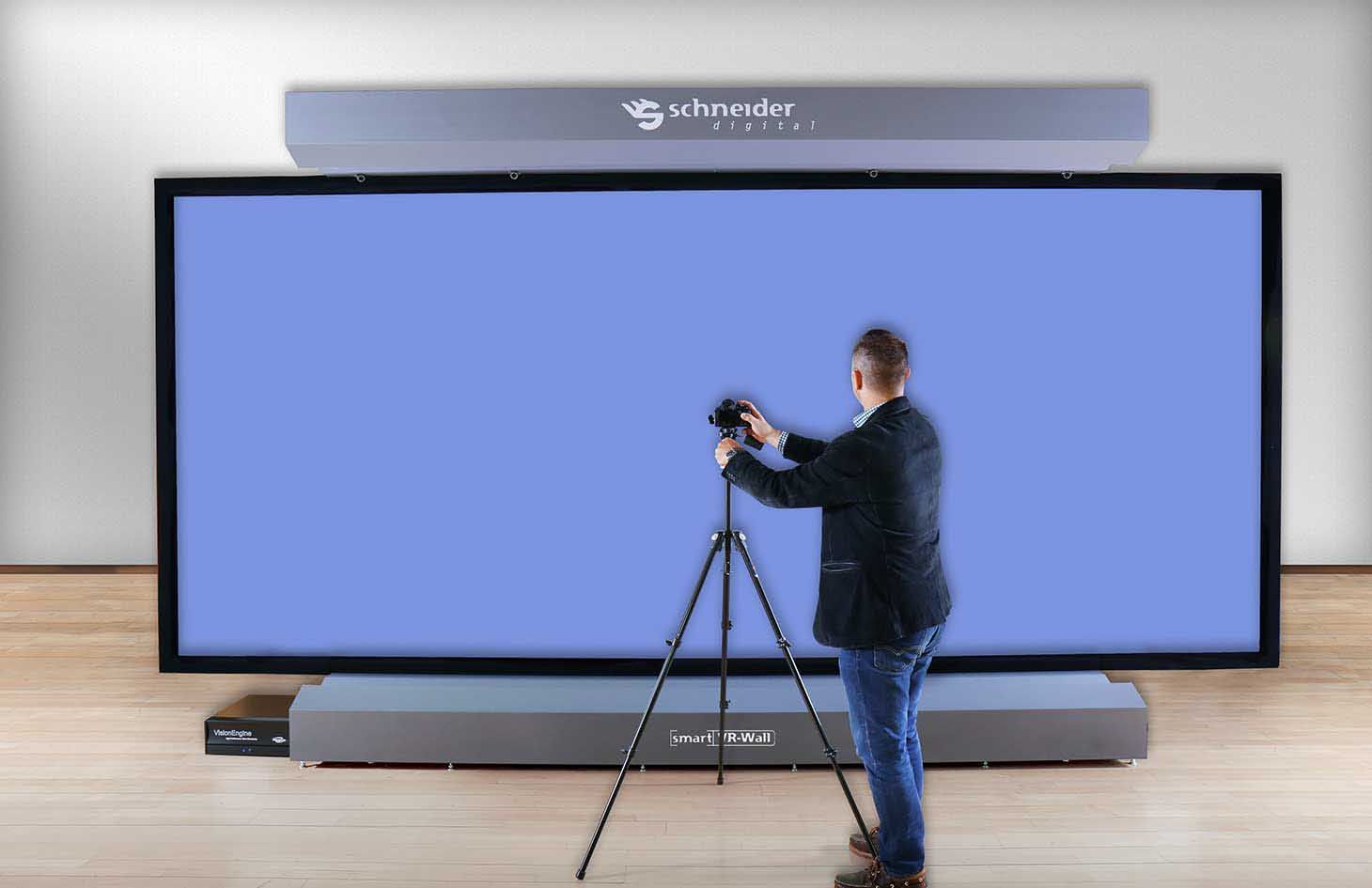

  • smart VR-Wall Kamera basiert Farbraumkalibrierung

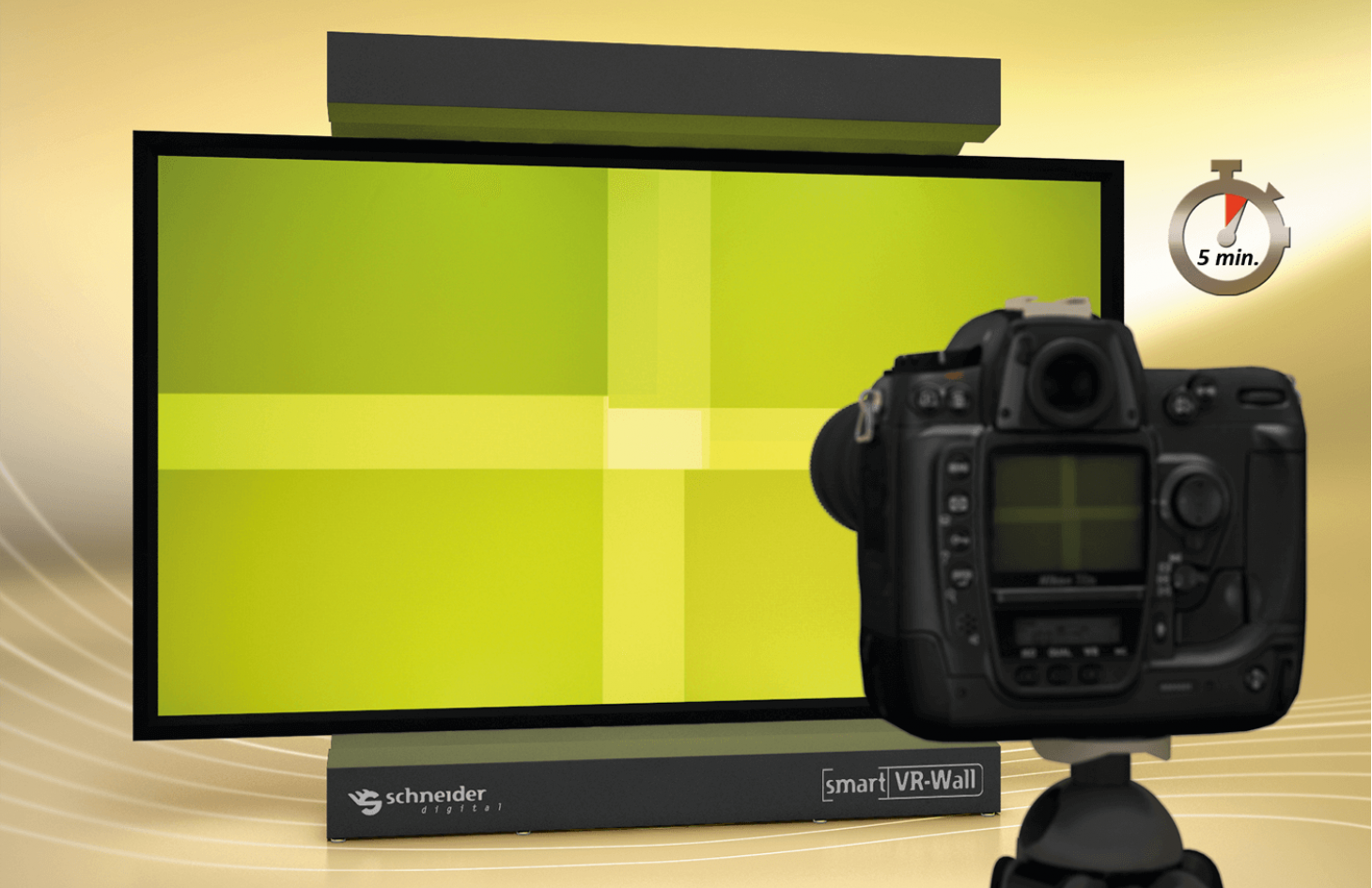

    Kamera basiert Farbraumkalibrierung

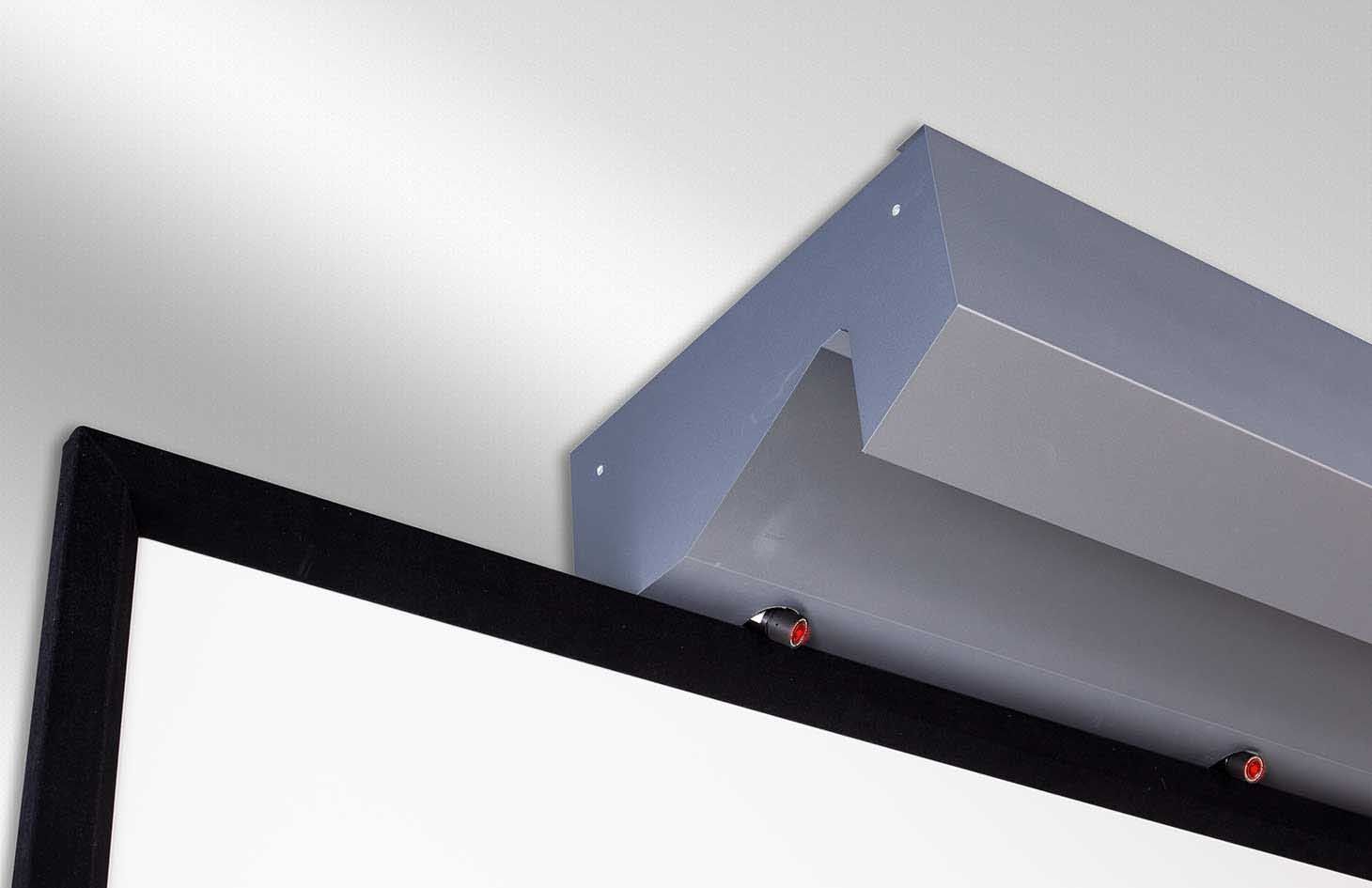

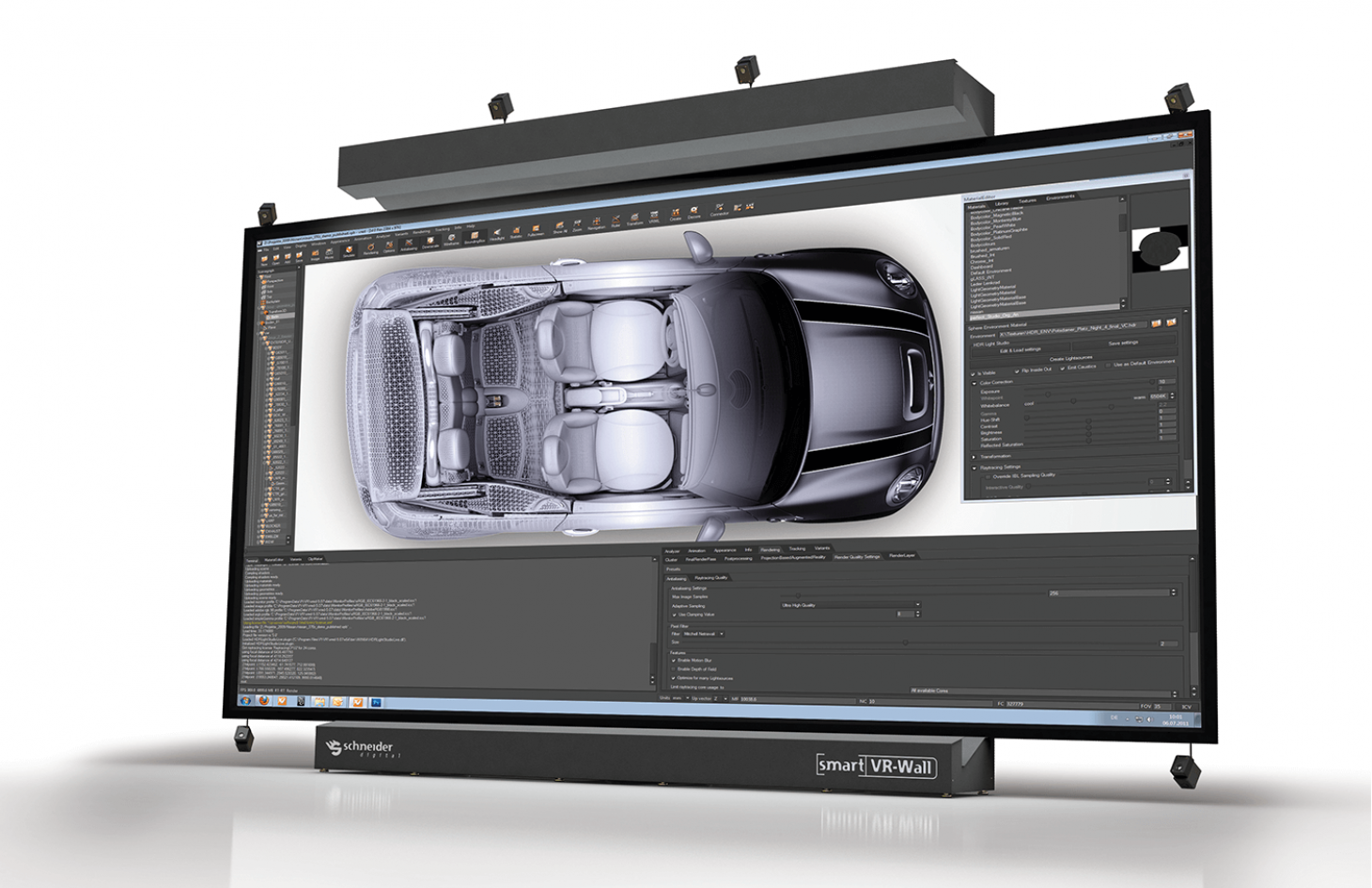

  • Optional mit der smart VR-Wall erhältlich: Integrierte Tracking-Kameras
    Optional: Integrierte Tracking-Kameras

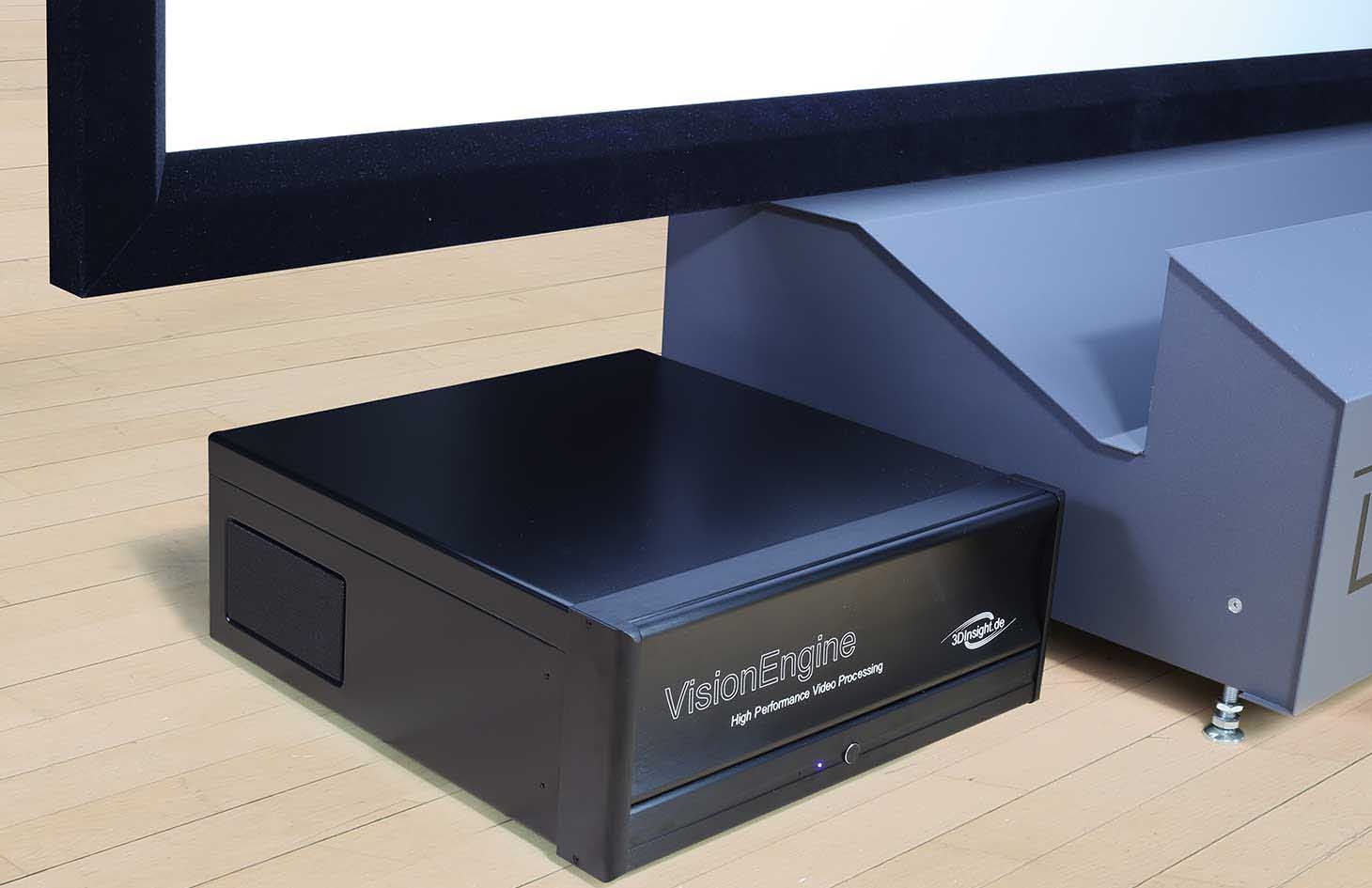

  • smart VR-Wall mit Intelligenter Pixelprozessor-Technologie
    Intelligente Pixelprozessor-Technologie

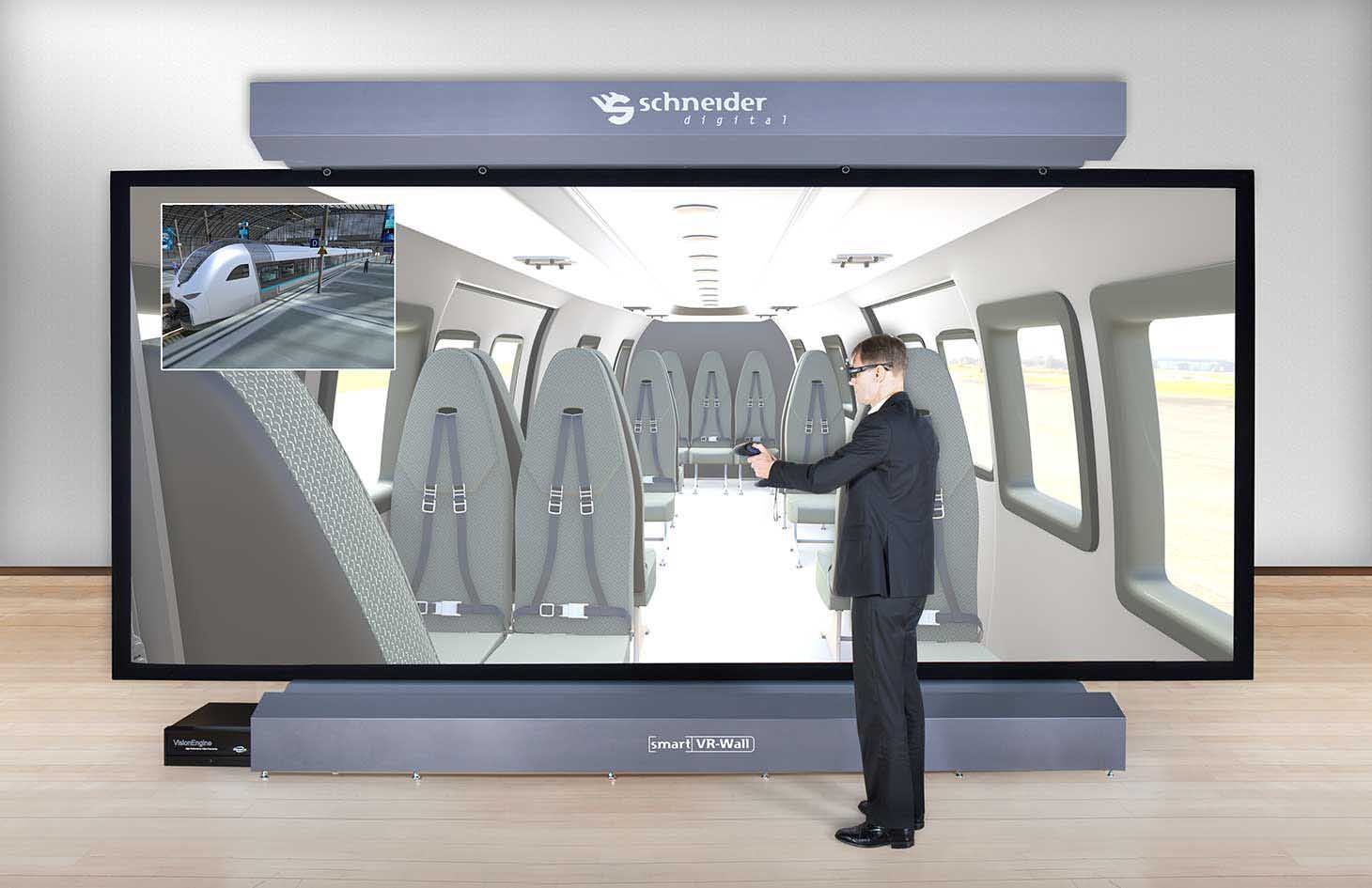

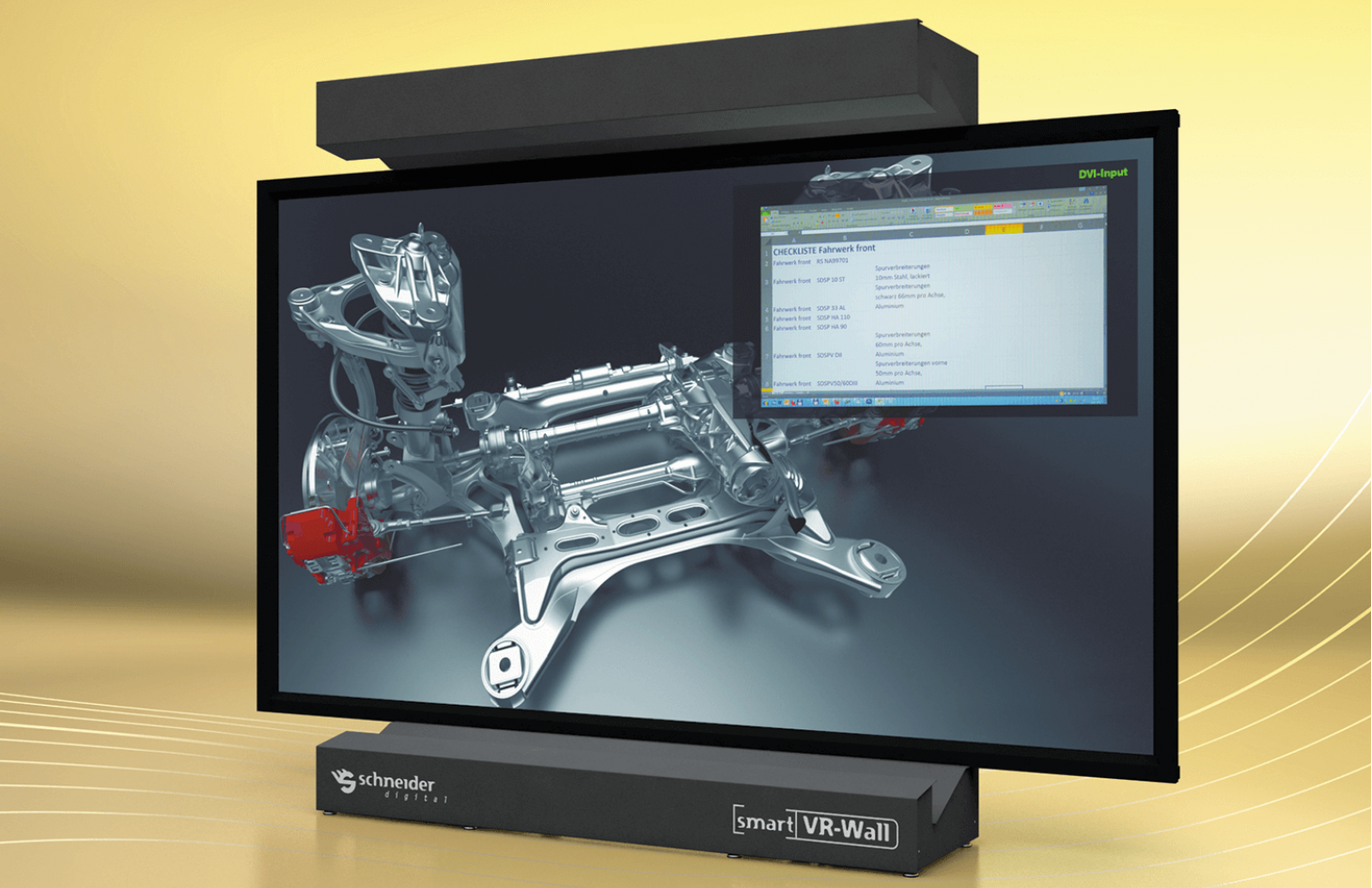

  • smart VR-Wall Picture-in-Picture (PiP) Modus von mehreren Zuspielern
    Picture-in-Picture (PiP) Modus von mehreren Zuspielern

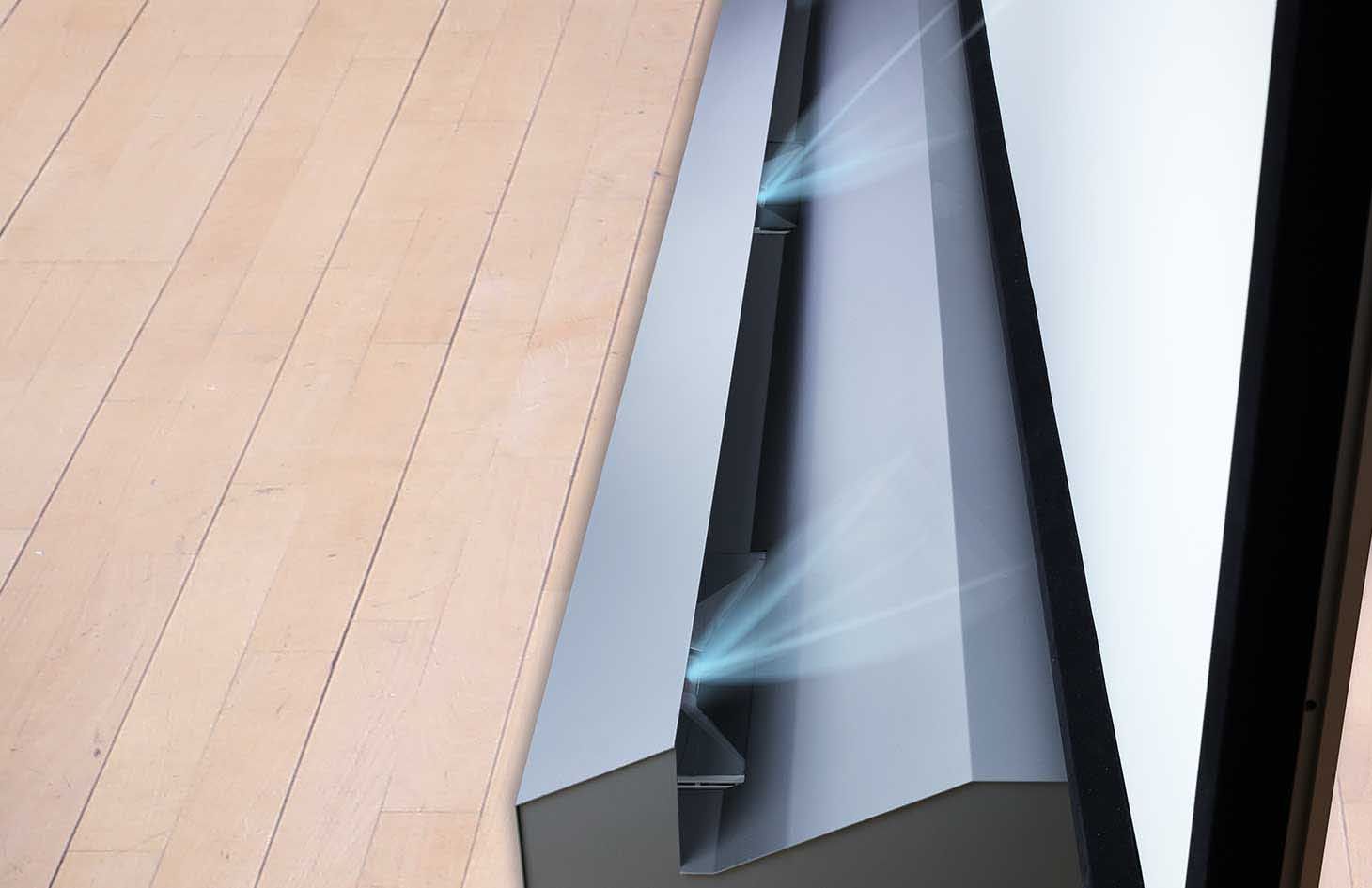

  • smart VR-Wall Upgradefähige LASER Lichtquellen
    Upgradefähige LASER Lichtquellen
    smart VR-Wall beeindruckt mit einer Pixelgröße von nur 1,5 mm in einer VR-Präsentation

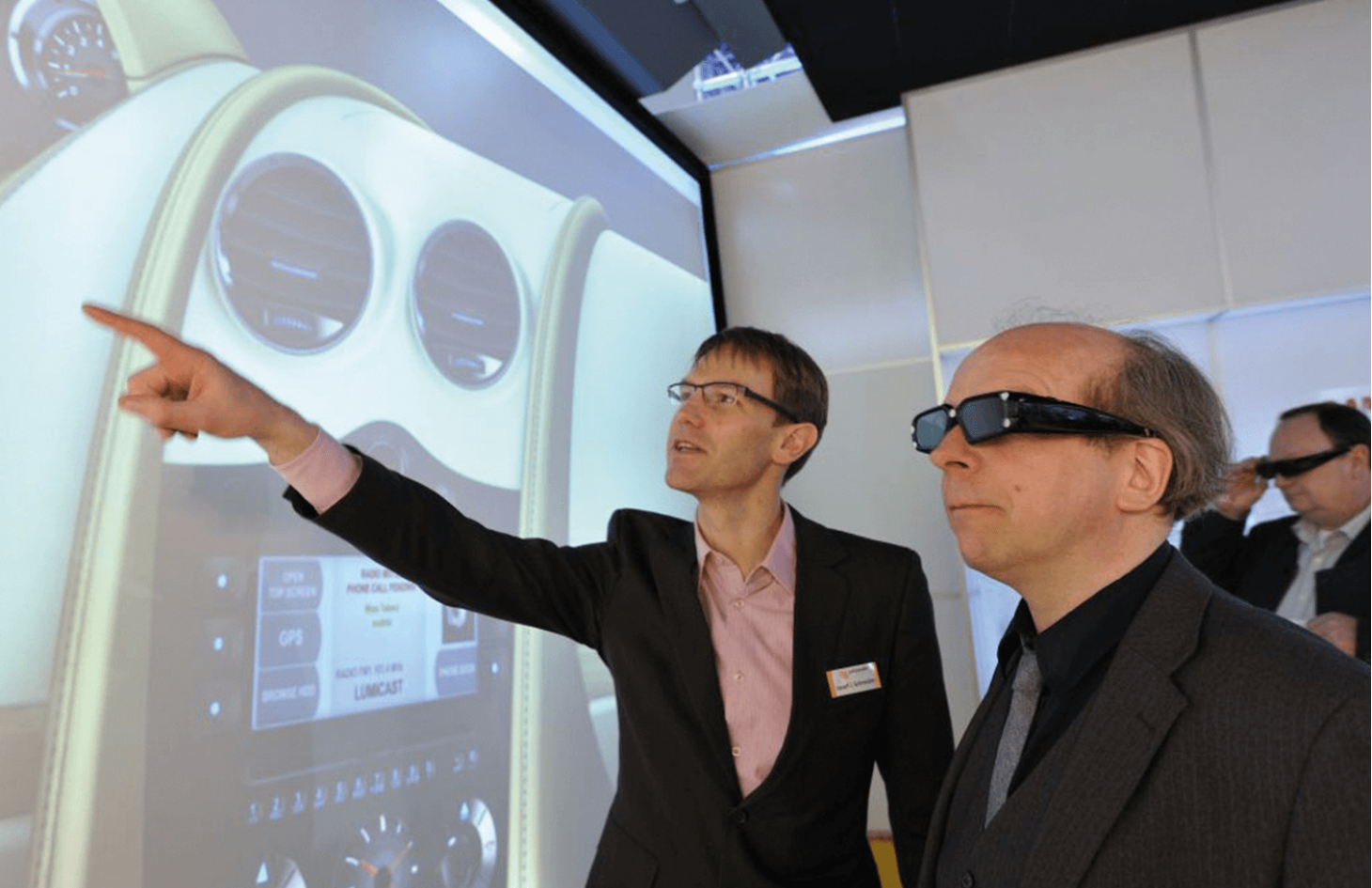

    Beeindruckende VR-Präsentationen

    Jederzeit und wo immer Sie wollen!



    Noch bestechender dürfte die geringe Pixelgröße von nur 1,5 mm sein. Das Bild wird subjektiv auch noch direkt vor der Wand als sehr scharf empfunden; sogar längeres Arbeiten ist ohne größere Anstrengungen für die Augen möglich. Alles in allem erzielen wir mit unseren neuen Lightengines ein Bild-Niveau, wie es bisher nur von Top Level-Systemen jenseits der 150 TSD €-Marke möglich war.

    Im Gegensatz zu herkömmlichen Powerwalls und VR-Caves, sind für die smart VR-Wall keine Umbaumaßnahmen am Standort erforderlich. Sie stellen den Screen einfach dort auf, wo Sie ihn benötigen – jeder Büroraum mit mindestens 2,50 m Höhe ist dafür geeignet. Sie wurde von uns modular konzipiert, damit Sie sich leicht transportieren und innerhalb kurzer Zeit montieren lässt. Daher ist sie auch ideal für mobile stereoskopische Präsentationen auf Messen, Events oder beim Kunden direkt vor Ort.

    Die Schneider Digital smart VR-Wall ist so simpel zu handhaben wie ein hochauflösender Monitor. Im Gegensatz zu herkömmlichen Powerwalls sind keine aufwändigen Clusterlösungen oder Softwareanpassungen für Warping, Blending und Color Correction erforderlich.

    Maximale Kompatibilität und Konfigurationsmöglichkeiten

    Investitionssicherheit und Zukunftsfähigkeit garantiert

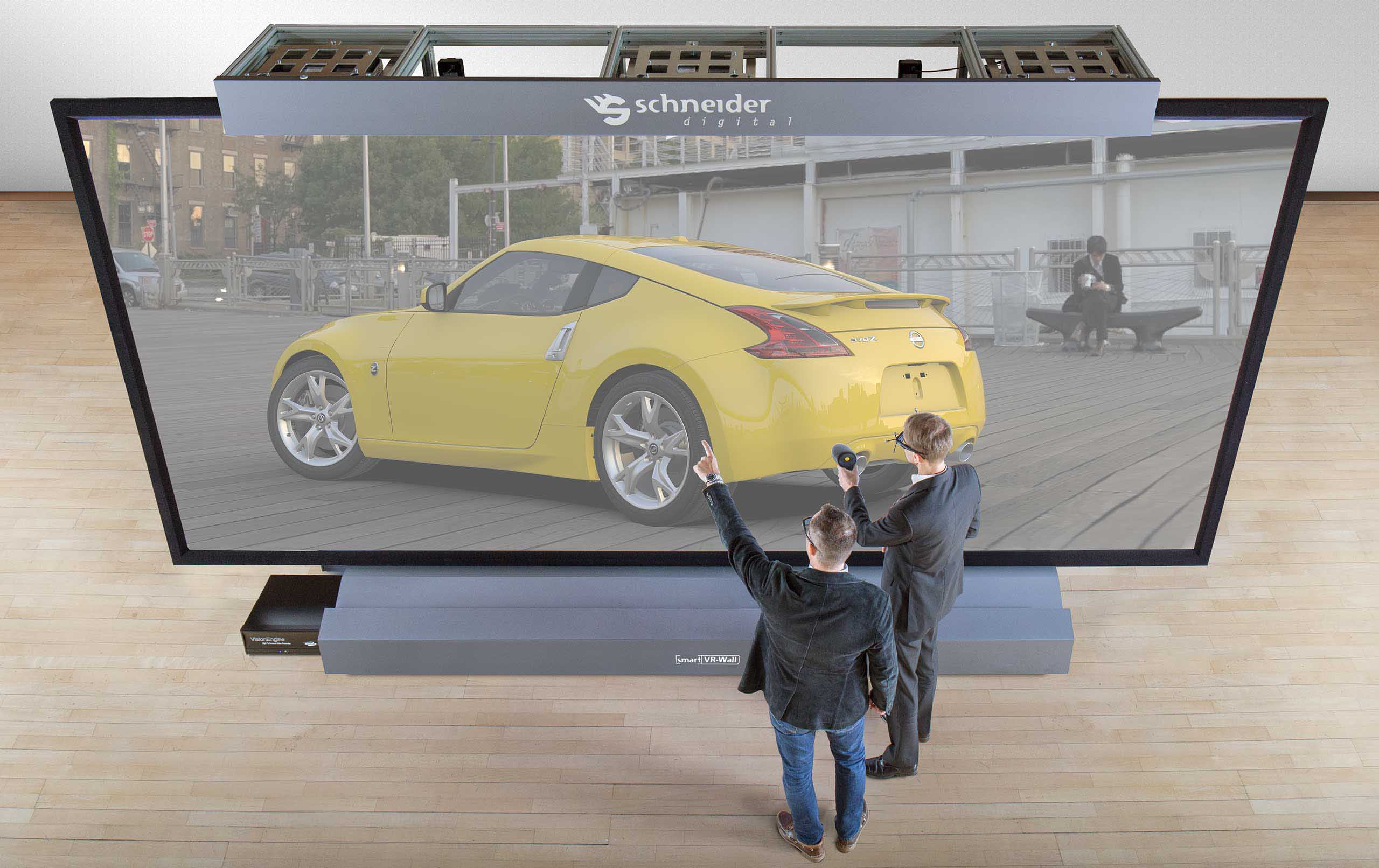

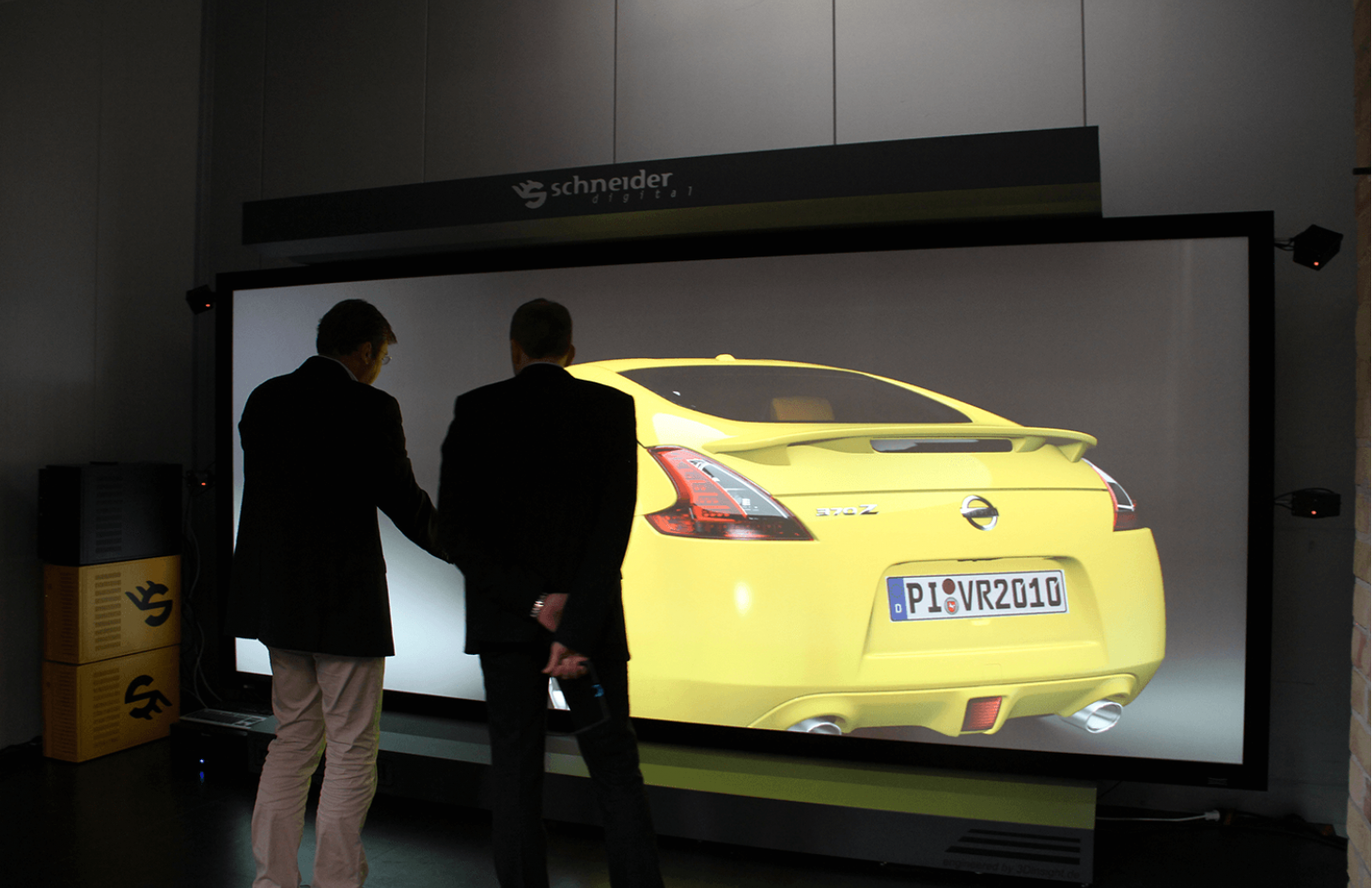

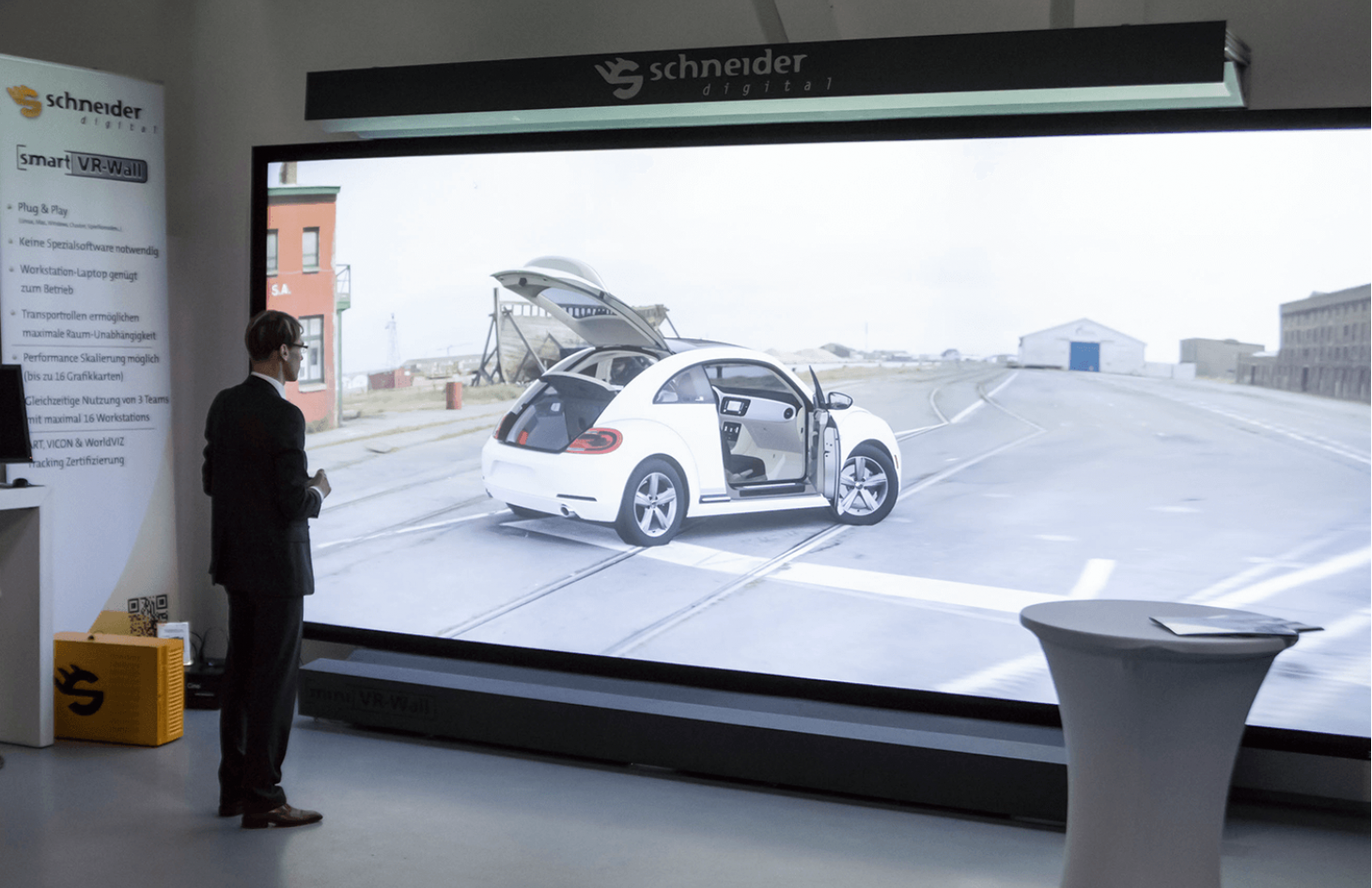

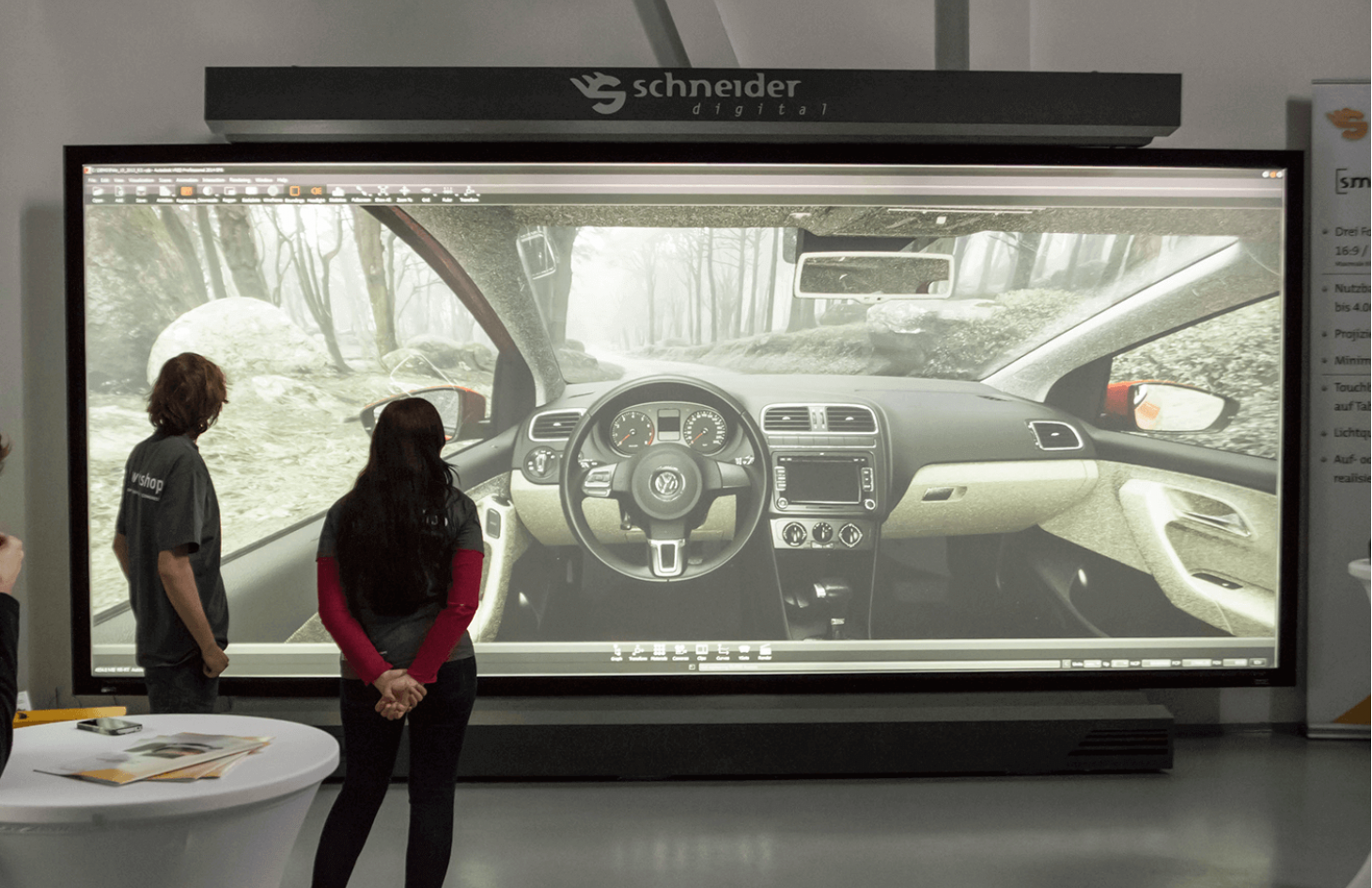

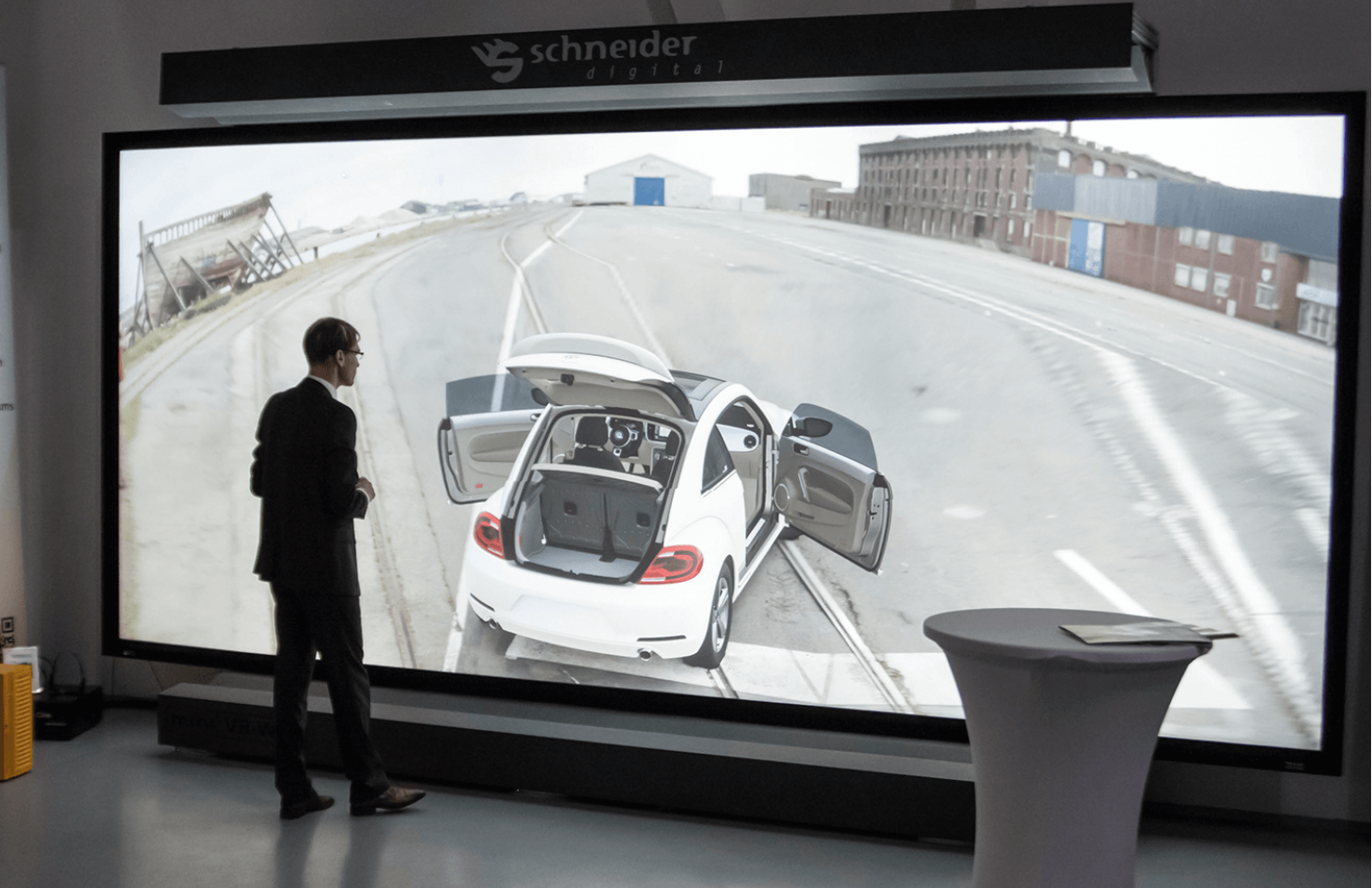

    smart VR-Wall Automobil-Hersteller konfiguriert Fahrzeug in VR-Umgebung

    Tracking-Zertifizierung von ART, VICON &
    WorldVIZ für professionelle VR/AR-Interaktion

    smart VR-Wall Tracking-Zertifizierungen

    Plug & Play Unterstützung für alle gängigen 2D- und 3D-Anwendungen (Linux, Macintosh, Windows, Grafik-Cluster, Videokonferenzen … )

    Software Zertifizierung von Autodesk,
    Dassault, ESI, Siemens u.v.a.

    smart VR-Wall Software-Zertifizierungen

    Im Seitenverhältnis von 25,3:10 als Cinemascope 275 und Cinemascope 315 erhältlich, optional auch in speziell angepassten Größen

    Kleinste Pixelgröße von nur 0.8 mm für ein gestochen scharfes Bild bei völlig gleichmäßiger Lichtverteilung ohne Hot Spots

    Auch jede Art der Rückprojektion sowie L-Benches, bzw. 3- und 5-Seiten VR-Caves sind alle realisierbar mit der Pixel-Prozessierungs und Blend-Technologie der smart VR-Wall

    Skalierbare Betriebssystem-unabhängige Plug & Play Monitorschnittstelle (DP 1.2), unterstützt alle gängigen 2D, 3D und Stereo Anwendungen

    100% synchrone Eingangssignalverarbeitung ermöglicht perfekte Cluster-Zuspielung von bis zu 16 Workstations

    Projektor-Scaling und -Stacking ist mit der Pixelprozessor Technologie abgedeckt

    Upgradefähige LASER Lichtquellen für maximale Investitions- und Zukunftssicherheit

    Sehr gutes Preis/Leistungsverhältnis: Schon
    im Anschaffungspreis ist die komplette smart
    VR-Wall günstiger, als vergleichbare einzelne
    Projektoren für Rückprojektionssysteme

    Keine Zusatzkosten für Objektive, Projektionsscheibe, Klimaanlage oder Umbau und Architekten-Planungskosten. Geringste Wartungsund Folgekosten durch Laser-Technologie

    Digitale Kreuzschienentechnologie:
    Routing vieler Eingänge auf viele Projektoren
    Skalieren vieler Eingänge auf einen Projektor
    Splitting eines Eingangs auf viele Projektoren

    • Tracking-Zertifizierung von ART, VICON &
      WorldVIZ für professionelle VR/AR-Interaktion

      smart VR-Wall Tracking-Zertifizierungen
    • Plug & Play Unterstützung für alle gängigen 2D- und 3D-Anwendungen (Linux, Macintosh, Windows, Grafik-Cluster, Videokonferenzen … )

    • Software Zertifizierung von Autodesk,
      Dassault, ESI, Siemens u.v.a.

      smart VR-Wall Software-Zertifizierungen
    • Im Seitenverhältnis von 25,3:10 als Cinemascope 275 und Cinemascope 315 erhältlich, optional auch in speziell angepassten Größen

    • Kleinste Pixelgröße von nur 0.8 mm für ein gestochen scharfes Bild bei völlig gleichmäßiger Lichtverteilung ohne Hot Spots

    • Auch jede Art der Rückprojektion sowie L-Benches, bzw. 3- und 5-Seiten VR-Caves sind alle realisierbar mit der Pixel-Prozessierungs und Blend-Technologie der smart VR-Wall

    • Skalierbare Betriebssystem-unabhängige Plug & Play Monitorschnittstelle (DP 1.2), unterstützt alle gängigen 2D, 3D und Stereo Anwendungen

    • 100% synchrone Eingangssignalverarbeitung ermöglicht perfekte Cluster-Zuspielung von bis zu 16 Workstations

    • Projektor-Scaling und -Stacking ist mit der Pixelprozessor Technologie abgedeckt

    • Upgradefähige LASER Lichtquellen für maximale Investitions- und Zukunftssicherheit

    • Sehr gutes Preis/Leistungsverhältnis: Schon
      im Anschaffungspreis ist die komplette smart
      VR-Wall günstiger, als vergleichbare einzelne
      Projektoren für Rückprojektionssysteme

    • Keine Zusatzkosten für Objektive, Projektionsscheibe, Klimaanlage oder Umbau und Architekten-Planungskosten. Geringste Wartungsund Folgekosten durch Laser-Technologie

    • Digitale Kreuzschienentechnologie:
      Routing vieler Eingänge auf viele Projektoren
      Skalieren vieler Eingänge auf einen Projektor
      Splitting eines Eingangs auf viele Projektoren

    Höchster Anwenderkomfort

    Bedienerfreundlich wie ein normaler Monitor

    Intuitive Touch-Mediensteuerung über Tablet-PC für die komfortable Nutzung aller VR-Wall Funktionen (Bild-in-Bild, SplitScreen, Blackscreen, Standbild, etc.)

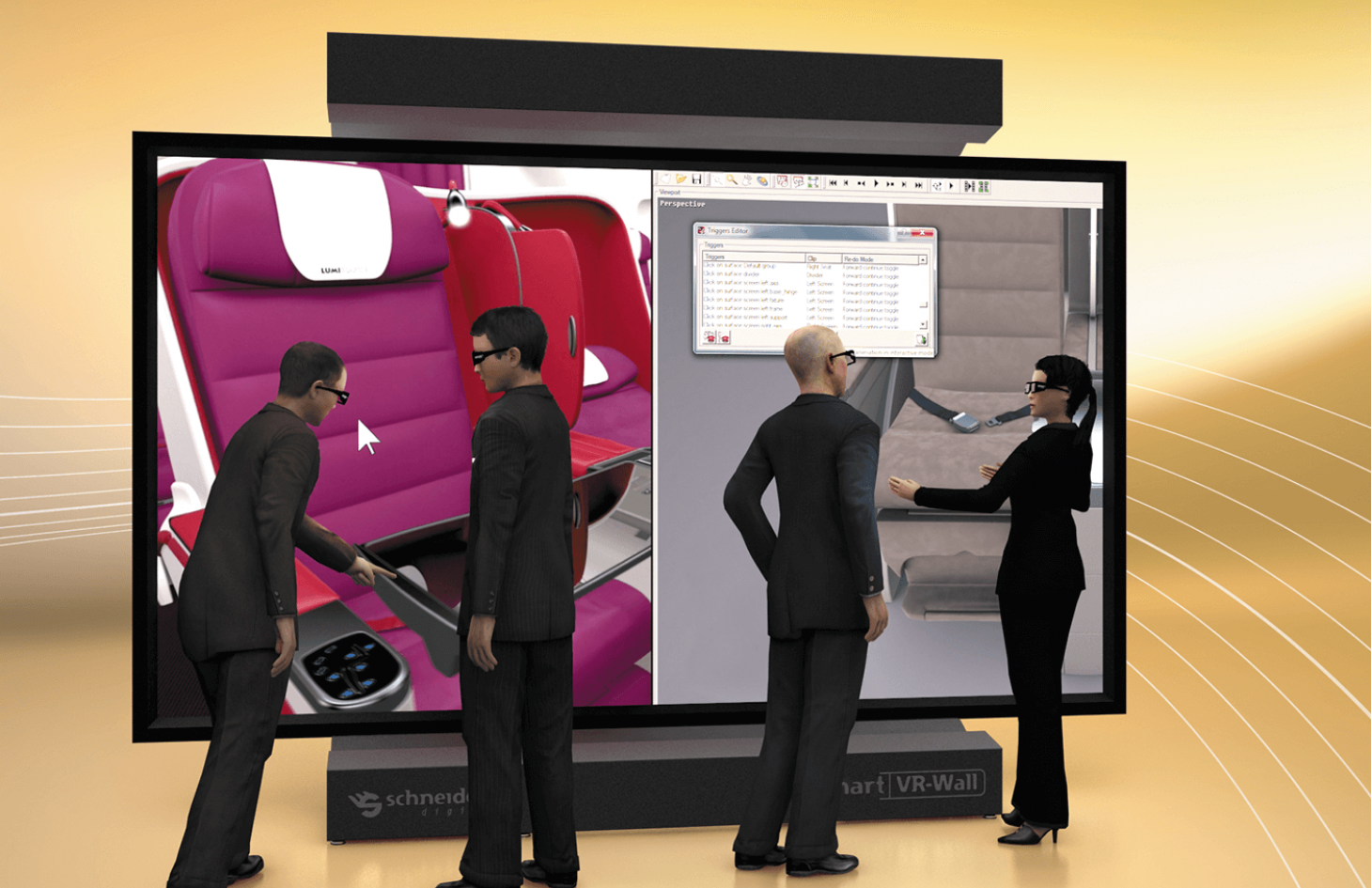

    Kollaborative Projektbearbeitung (Co-Review) Kompatibel zu allen Soft- und Hardware-basierenden Videokonferenzsystemen (TEAMS, ZOOM, Cisco, Polycom, Jabra, etc.)
    Kompatibel zu Barco ClickShare™ oder vergleichbaren Systemen
    Minimale Hardwareanforderung für den 4K Mono Betrieb: bereits ein Workstation-Laptop mit einem Ausgang genügt
    Gleichzeitige Nutzung von 3 Teams (Signalquellen) Erweiterung der Signalquellen auf bis zu 8 Teams/ Workstations/Laptops)
    Freistehende, selbsttragende Konstruktion bietet maximale Raum-Unabhängigkeit
    Rollenlagerung ermöglicht höchste Mobilität
    Geringste Aufbau- und Umrüstzeiten von nur einem Tag
    Geringe Geräuschentwicklung durch modernste Laser-Projektoren

    LASER smart VR-Wall

    Patentierte Technologie – höchste Qualität – internationale Referenzen

    Die neue LASER smart VR-Wall basiert auf patentierter Technologie (Pixel-Processing Pat.Nr. 1020120024428, High-Performance Kalibrierung Pat.Nr. 102013011954) und birgt höchste Software-, Hardware- und Verarbeitungsqualität – designed, engineered and Made in Germany. Dass das neue Powerwall-Konzept von Schneider Digital aufgeht, zeigen viele smart VR-Wall Referenzkunden unterschiedlichster Branchen aus aller Welt, wie z. B. VW Argentinien (Design), LG-VANS Südkorea (Design), DAELIM Motors Südkorea (Design), Honda Thailand (Catia und IC:IDO), AUDI China (IC:IDO) und Daimler Böblingen und China (Design). Darüber hinaus vertrauen mehr als 15 Universitäten mit unterschiedlichsten Performance-Anwendungen auf die neue smart VR-Wall.

    LASER smart VR-Wall

    Modelle & technische Daten

    Cinemascopic 315 Cinemascopic 275
    Brutto Auflösung 5.760 x 2.400 Pixel
    Einstellbare max.
    DisplayPort EDID
    8.000 x 4.000 Pixel
    Nutzbare Auflösung >12 Megapixel @ 120Hz
    Stereo-Technologie Aktiv, frame-sequential, volle 6K Auflösung pro Auge
    Stereoformate (Eingang) Dual Head: Side-by-Side, Top-Bottom, quad-buffer OpenGL & DirectX
    Darstellungsfläche (BxH) 5,30 m x 2,25 m ca. 4,70 m x 2,00 m
    Gesamtmaße (BxHxT) 5,46 x 3,12 x 0,75 4,96 x 2,73 x 0,75
    Abstand der Projektions-
    fläche von einer Raumwand
    9 cm
    Pixelgröße 0,9 mm 0,8 mm
    Seitenverhältnis 23,5:10
    Farbtiefe 24bit RGB (16,7 Mio. Farben)
    Projektionstechnologie Aufprojektion (mit Stereo-Technologie)
    Projektionsmaterial Folien-bespannter und vibrationsgedämpfter Verbundscreen
    Helligkeit (summiert) 6 x 4.500 ANSI-Lumen (27.000 insgesamt)
    Helligkeit (reflektierend) ca. 2.270 ANSI-Lumen pro qm ca. 2.870 ANSI-Lumen pro qm
    Kontrast 3.000.000 : 1
    Blickwinkel (vom Zentrum) +- 85° Grad (170° Grad insgesamt)
    Leuchtdichtefaktor (Gain) ca 0,9
    Lichtquelle Modifizierte ‘Dual-Wheel’ DLP Technologie, je Einheit 1.920 x x 1.200 @ 120Hz
    Anzahl der Light Engines 6 Einheiten
    Lampentyp/Lebensdauer LASER, ca. 20.000 Stunden oder 10 Jahre Nutzungsdauer (5 x 8 Std) bei voller Helligkeit
    Kalibrierung automatisch, Kamera-basiert
    Videoeingänge (Standard) 4 x DisplayPort 1.2
    Optional: zusätzliche Eingänge
    für Medienmanagement
    8 x HDMI 1.3 / DVI; 4 x HDMI 2.0 (4K/60 Hz); 4 x DisplayPort 1.2
    Produkt-Highlights Clusterfähig – bis zu 16 Zuspieler können ein synchrones Gesamtbild erzeugen
    Nahezu vollständig latenzfrei von nur einem Frame (20 Millisekunden) patentierte Farbraumkalibrierung
    Stromverbrauch ca. 3.500 Watt
    Gewicht ca. ca. 500 kg ca. 445 kg

    Modernste Laser-Projektor Technologie

    Die in der smart VR-Wall eingesetzten LS831WU Projektoren von ViewSonic sind hochmoderne Ultrakurzdistanz-Projektoren mit Lasertechnologie und je 4.500 ANSI-Lumen Leuchtstärke. Die Geräte eignen sich ideal für die herausfordernde Integration in die neue Generation der smart VR-Wall. Mit einem Projektionsverhältnis von 0,25 erzeugt jeder Projektor ein 160 cm breites Bild aus nur 40 cm Entfernung. Durch die Koppelung von sechs (6) Projektoren, ist damit eine Projektionsfläche von 5,3 m x 2,25 m Größe realisierbar. Dank 1.920 x 1.200 WUXGA-Auflösung pro Projektor in 3D-Stereo (insgesamt 5.760 x 2.400 Pixel), einem Kontrast von 3 Mio:1 sowie der ViewSonics SuperColor™ -Technologie, erfüllt die Bildqualität dabei höchste Ansprüche. Zudem bieten die Projektoren eine zuverlässige Lebensdauer von 20.000 Stunden bei maximaler Helligkeit.

    Typische Einsatzgebiete der LASER smart VR-Wall

    Überall dort, wo professionelle Großflächen-Visualisierung in VR gefordert ist

    • Digitales Prototyping
      virtuelle Planung von Fabrikationsanlagen, Design, Einbauuntersuchung, Strömungsvisualisierung, Ergonomie Checks

    • Konfigurator am POS, auf Messen und Veranstaltungen
      in 3D-Stereo für Automobile, Architektur / Innenarchitektur

    • Medizin-Visualisierung

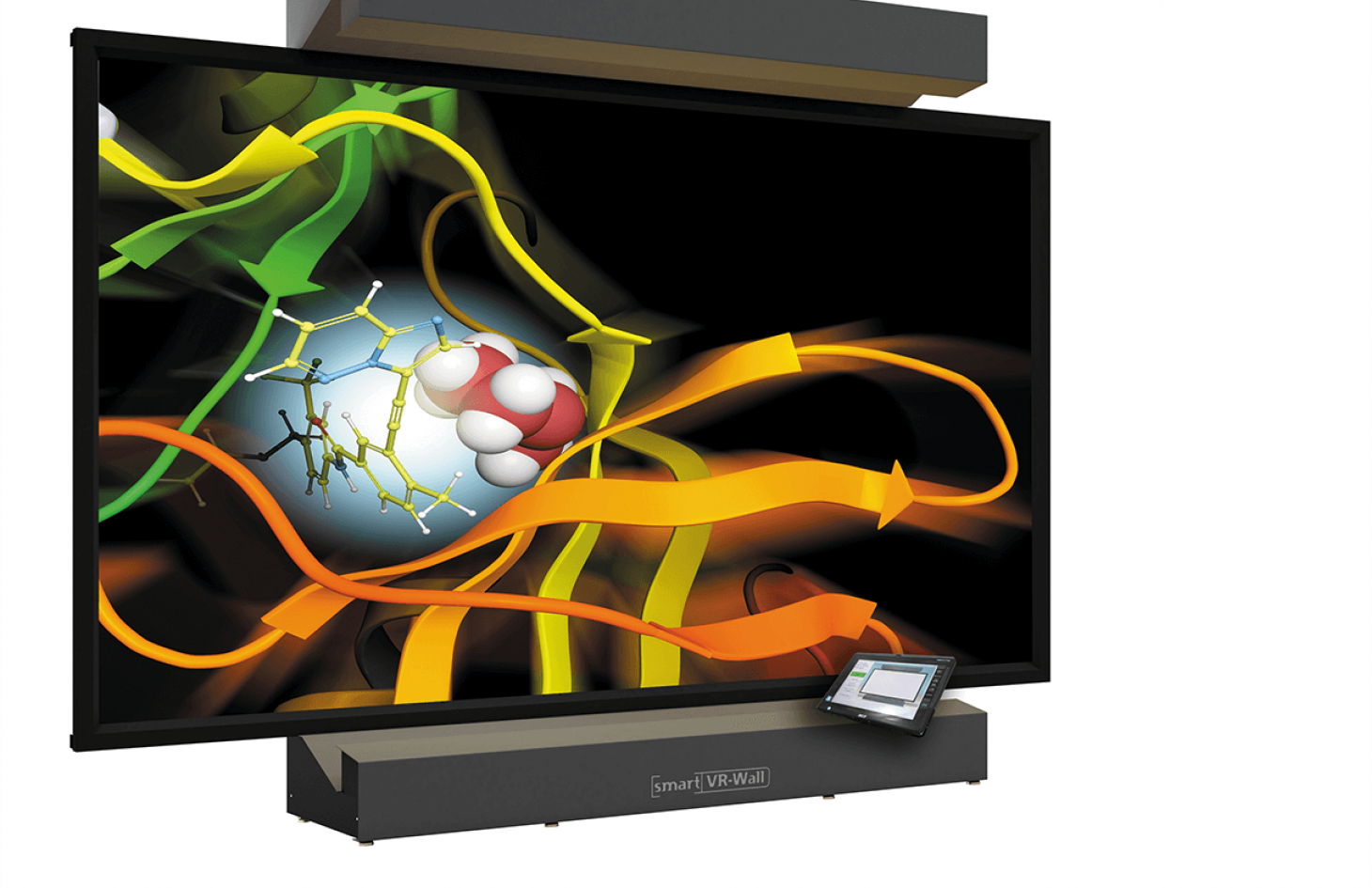

      3D-Stereoanalyse von Protein- und Molekülketten, Tomo- und Mammographie mit 3D-Stereovisualisierung, Operationsvorbereitung und Operation in 3D-Stereo

    • Geoinformatik
      Visualisierung von Städten, Gebäuden, Straßen, Infrastruktur, die „digitale Stadt“, Sachdaten mit Augmented Reality angereichert

    • Präsentation
      von großen, immobilen Objekten (Maschinen, Anlagen …) auf Messen

    • Konferenzraum-System
      PowerPoint, Imagefi lm in 3D-Stereoskopie, Produktmarketing, Telefonkonferenz, Team Besprechung

    • CAx
      CAD/CAM/CAE/CAQ (Tomographie), FEM, CFD, Robotersimulation, haptische Untersuchungen, Medizintechnik

    • Security Zentrale
      Live-Video Auswertung von bis zu 50 HD-Videoquellen mit einem automatischen Alarmsystem

    • Visuelle Schulung in Universitäten und Schulen
      Darstellung komplexer Sachverhalte z. B. im Maschinenbau-Studium, Chemie- und Physikunterricht

    • Kino- oder High-End Video Wall
      Die smart VR-Wall eignet sich auch sehr gut als hochwertige und kompakte Präsentationsplattform für 2D- und 3D- Filme in höchster Auflösung.
